VisKon V13 Novinky

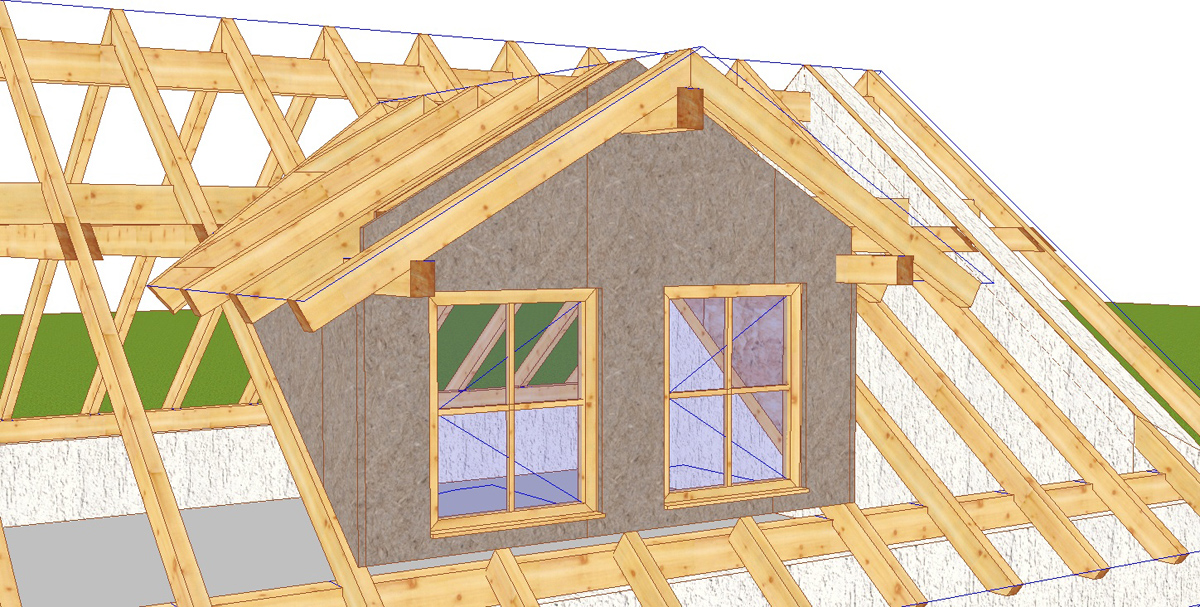

  • Úprava dialogu vikýře:
    • Nyní je možné přímo v tomto dialogu navolit dřevěné stěny. Ty jsou pak automaticky ořezány dle přednastaveného rohového systému.
    • Možnost libovolného ořezání stěny na hlavní střechu stejně jako na střechu vikýře
    • U čelní stěny vikýře je možné vkládat až dvě okna. Na toto okno je pak možné přenášet šířku vikýře.

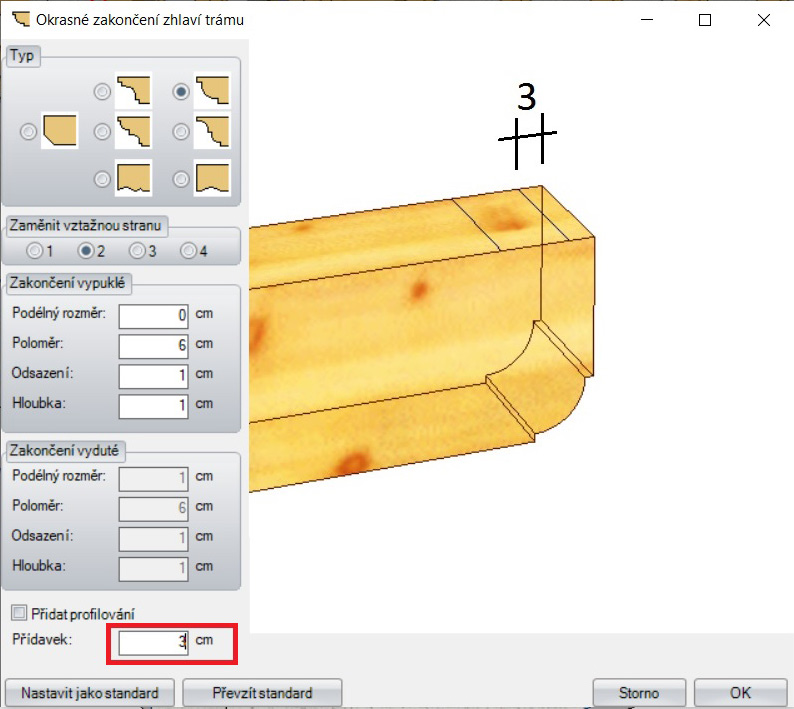

  • U okrasného zakončení profilování trámů je nyní možné vložit zaříznutí. Tím dochází k ušetření předešlého kroku prodloužení/zkrácení trámu a umožnění detailního vložení zdvojení vaznic

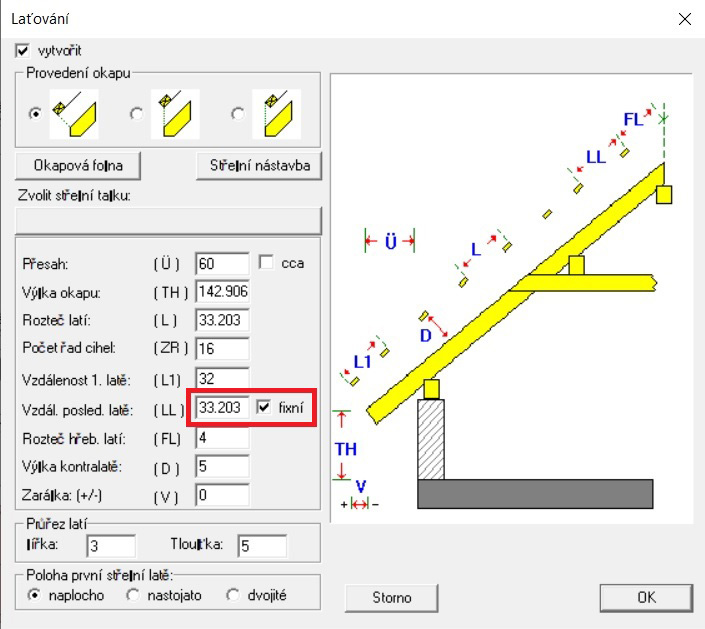

  • Poslední lať je nyní rozšířena o možnost vložit ji jako „fixní“. Tím dochází k započtení poslední latě do částečného dělení
  • Možnost nastavení materiálu krokví přímo v dialogu profilu – stejně jako u vaznic
  • Vrtání kleštin/vaznic je nyní rozšířeno o možnost tak, že jsou navrtány jen kleštiny
  • Vytvoření konzolí pro krokve. Pakliže dojde k změně profilu nebo jiných částí, dojde k automatickému přizpůsobení se.

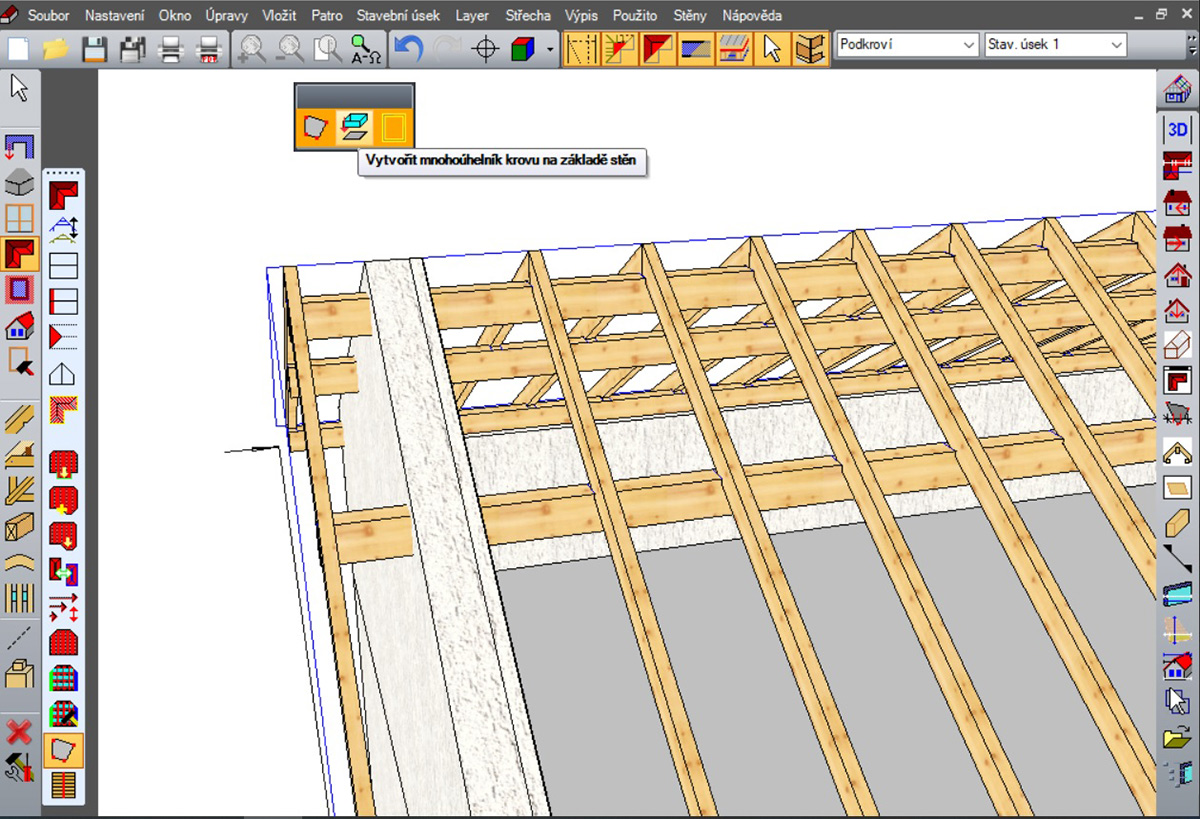

  • Mnohoúhelník krovu je nyní možné automaticky vytvořit na základě stěn. Hrany okapu jsou pak založeny s různými typy.
  • Typy hran mnohoúhelníku krovu (okap/štít) jsou nyní dodatečně editovatelné
  • U mnohoúhelníku krovu fungují nyní všechny všeobecné úpravy pro mnohoúhelník

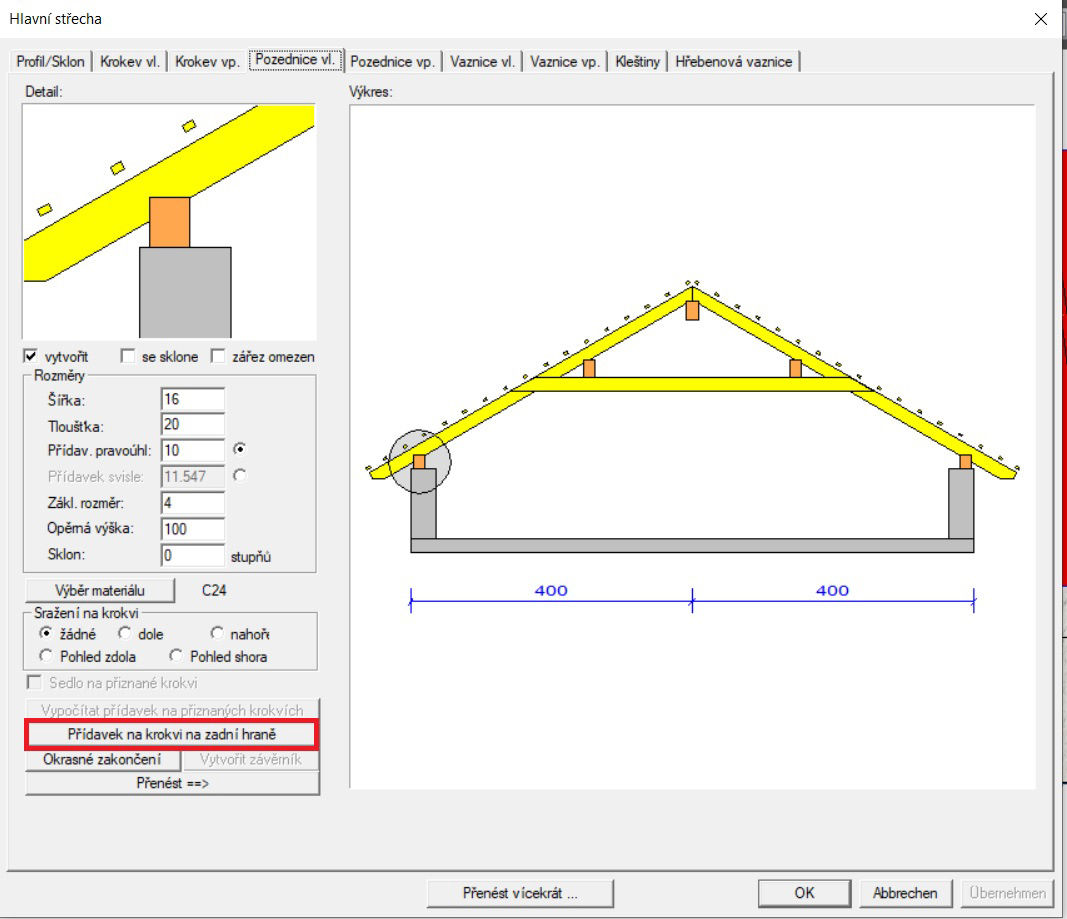

  • Zavedena funkce pro výpočet přídavku na zadní hraně vaznice přímo v dialogu profilu
  • Opěrnou výšku úžlabní fošny je nyní možné přenést přímo ze střešní nástavby (HH laťování, SH kotralaťování, HH kontralaťování)
  • Spojení střešních ploch: Zavedeno automatické ořezání/spojení střešních ploch a to pro kompletně vytvořené skladby krovu
  • Možnost vytvoření opěrné fošny u kruhového vikýře
  • Zavedena funkce svislého otočení stavebního dílce na určité úrovni. To umožnuje např. jednodušší natočení stoupajících vaznic. Pomocí této funkci leží vaznice vždy svisle

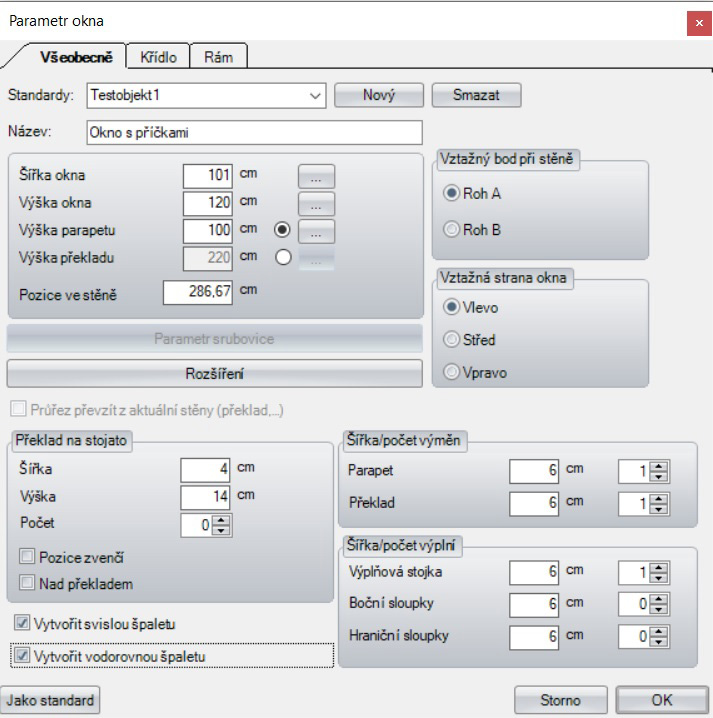

  • U oken a dveří je nyní možné vložit jejich název. Ten je poté zobrazen jako typ v seznamu materiálu
  • Zarovnání zásuvek je nyní rozšířeno o možnost „svisle na střed“ a „vodorovně na střed“
  • U oken/dveří a stěn a jejich otvorů je nyní možné vložit volný zápich. To je důležité pakliže někdo předává projekt na Weinmann stroje
  • Možnost přiřazení stávající skladby stěny do katalogu definic skladeb stěn

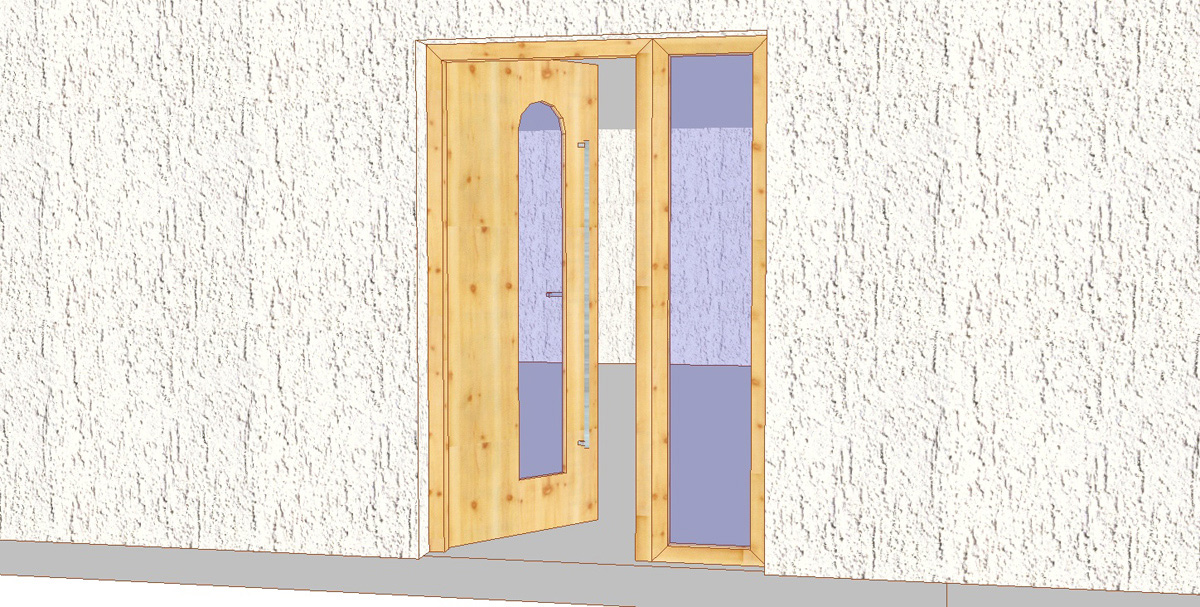

  • Rozšíření vizualizace oken/dveří:
    • U dveří je možné definovat, zda má být madlo vytvořené jako svislá tyč. Délka tyče je pak nastavitelná
    • Možnost pootevření oken a dveří. Zadání je pak možné vložit v %
    • U dveří je možné vložit otvory ve dveřním plátu. Forma otvoru a jeho pozice je volně nastavitelná
    • Trojúhelníková okna je nyní možné vytvořit i pomocí zadání úhlu
  • Funkce mnohoúhelníku stěny je nyní rozšířena tak, že dochází k ještě jednoduššímu a rychlejšímu ořezání, jako např. u krovů a vikýřů:
    • Zaříznutí hrany na úrovni
    • Zalomení hrany na úrovni
    • Posunutí části hrany
    • Rozšíření volby vrstvy tak, že je možné definovat, pro jakou vrstvu má být vytvořeno dělení či ne

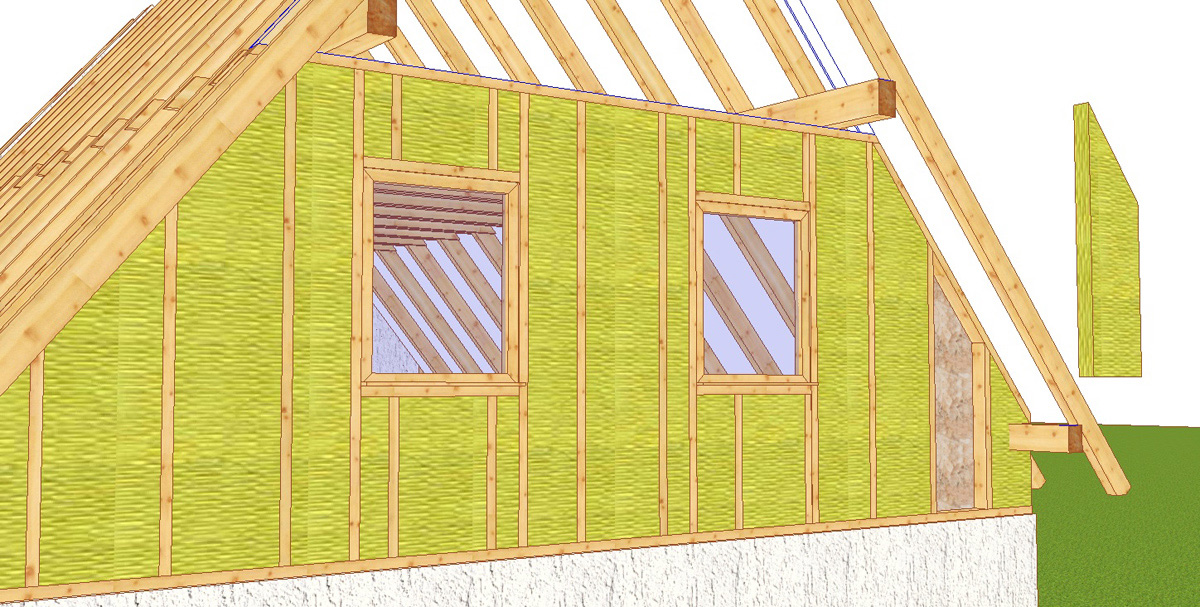

  • Vytvoření izolace u stěn a to tak:
    • Buď je možné zvolit všechny stěny pro aktuální patro, přičemž je možné zvolit z vrstev sloupků a vrstev laťování. Pro vytvoření izolace jsou pak zohledněny stavební dílce příslušné vrstvy
    • Další možností je volba jednotlivé stěny nebo také střešní plochy. U izolace střešní plochy záleží pak na stavebních dílcích krovu
    • Poslední možností je vytvoření izolace do libovolného mnohoúhelníku. Zde jsou pak využity všechny stavební dílce aktivního stavebního úseku, na jejichž základě jsou vytvořeny jednotlivé plochy izolace

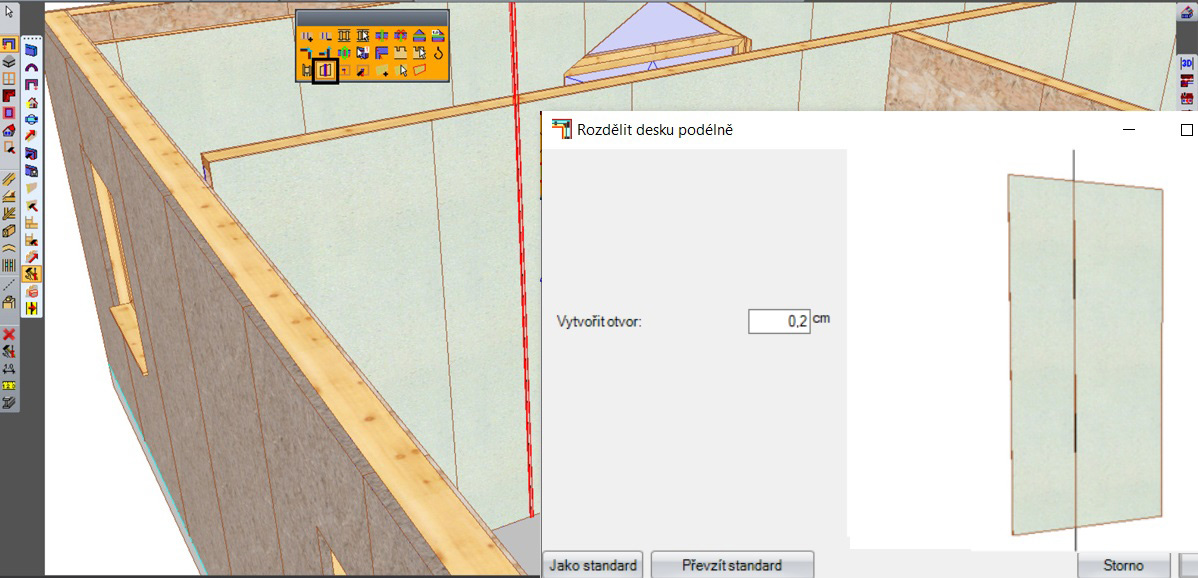

  • Možnost dělení desky podélně, nyní také na základě pomocné čáry
  • Rozšíření funkce dialogu pro vložení stěny (jednotlivá, rovnoběžná, pravoúhlá a pod úhlem) o zadání délky a změny vztažného bodu
  • Rozšíření dialogu pro přizpůsobení se stěny střešnímu plášti tak, že nyní je možné volit jednotlivé vrstvy, stejně jako způsob jejich ořezání
  • Nyní jsou desky u nejrůznějších forem oken odpovídajícím způsobem děleny a poté dojde k vyříznutí otvoru, čímž dochází k lepšímu předání stavebních dílců do materiálu
  • Úprava u ořezání prahů a rámů je nyní provedeno s důrazem na praxi. Rám se nyní ořezává přímo na práh
  • Nyní je možné předání na speciální stroje od Weinmanna k vytvoření kompletních stěn
  • Vylepšený import IFC
  • Přidání nových výstupů ve formátech
    • 3D DXF/DWG ; 3DS ; ASC ; IGES ; STEP ; STL
  • Rozšíření importu DXF o:
    • 3D texty do 3D náhledu
    • Možnost importu 3D plošných objektů nyní libovolně také jako mnohoúhelník
    • Ve 3D je nyní možné vložit pro každý layer nový stavební úsek, pro celkově lepší přehled v projektu
    • Možnost nastavení velikosti textů při 2D importu
    • Možnost nastavení minimální délky čar, čímž dochází k enormnímu redukování velikost souboru samotného
  • Možnost kopírování 2D výkresů pomocí příslušného menu
  • Informace o plochách lze nyní umístit jako informační razítko (název, obsah plochy, obvod, materiál atd.) K tomu byla přidělena nová funkce s dodatečnými funkcemi
  • Přidání vícenásobného výběru u výkresu stěny a stavebního dílce tak, že je možné vytvoření vícero výkresů najednou
  • Možnost vložení 2D objektů do pozadí/popředí a to na základě kontextového menu. Pořadí je pak možné určit pouze uvnitř 2D layerů
  • Možnost ukládání řetězových kód do 2D maker. K tomu jsou rozloženy na čáry a texty
  • Změna měřítka 2D obrázků na základě volby referenční délky
  • Vyměření objektů čtverce pomocí záchytných bodů tak, že dojde k otevření dialogu pro zadání parametrů
  • 2D makra: Zavedení možnosti otočení a změny měřítka pomocí kláves "<,>" stejně jako funkce rozšíření zazoomování
  • Výkres stěny
    • CNC očíslování je nyní možné zobrazit pomocí funkce pro nastavení. Bod menu pro popisky nyní nereaguje (funkčnost např. u vícevrstvých stropů). Tím je možné CNC číslování nastavit jako standard
    • Možnost kótování úhlopříček aktivních vrstev stěn
    • Zobrazení úhlu hran vrstev (rámů) aktivní vtstvy
    • Nyní je možné okótovat dodatečnou vtstvu, která obsahuje stejný stavební dílec. To je pak zobrazeno jako kótovací čáry aktuální vrstvy
    • Možnost konfigurace typu a počtu kótovacích čar v čelním náhledu
  • Rozšíření individuálních šrafur tak, že nyní jsou dynamické a převezmou hrany a barvy pozadí. Stejně tak jsou zavedeny jejich nové typy
  • Automaticky okótovaný výkres vikýře podobně jako u výkresu stěn
  • Jakmile je v nalistování zvolen stavební úsek, patro nebo layer dochází ke značení příslušných prvků ve výběrovém dialogu u seznamu materiálu a při předání do programu VisKalk
  • Rozšíření seznamu materiálu o seznam přířezů stěn (podobně jako u seznamu námětků)
  • V seznamu střešních prvků jsou nyní započítány otvory vikýřů s přerušením okapu, čímž dochází ke kompletnímu výpočtu ploch otvorů
  • Ve výpisu dřevěných stěn jsou nyní započítány a odečteny i volně vytvořené otvory (mnohoúhelníkové otvory)
  • Optimalizace 3D objektů tak, že došlo ke zmenšení potřeby volné paměti. Dochází k analyzování všech hran, ale ne k jejich kompletnímu zobrazení. Stejně tak došlo k úpravě propočtu tak, že vše je provedeno mnohem rychleji. Výkonnost se tím zvýšila ca. o 35%
  • Rozšíření vlastností pohledů o funkci "Použít". Tím dochází k okamžitému zobrazení použitého nastavení a je možné další upravení, anižby bylo třeba znovu otvírat potřebné dialogy
  • Možnost vkládání popisků do 3D náhledu. Texty které je možné zobrazit jsou: CNC čísla, čísla pozic pro pilu, CNC čísla ocelových nosníků, CNC texty, 3D body, délky hran krovu, názvy částí krovu a názvy stěn
  • Vytvoření základové desky na základě existujících stěn, podobně jako u vytvoření základové desky na základě krovu
  • Možnost definice zarážky u ocelových spojů přímo v dialogu tak, že nyní je možné nepravidelné plátování druhého stavebního dílce a vložení pozice stavebního dílce na základě úhlu
  • Správu pro patra je nyní možné využívat i u volné konstrukce a to bez použití střešního průvodce
  • V dialogu pro data projektu jsou nyní při vložení PSČ automaticky zobrazeny možnosti pro města. Při vložení PSČ se zobrazí patřičné město nebo další návrhy. Vše pracuje i opačným způsobem pakliže zadáte město
  • Pomocí funkce selektování je nyní možné volit a zobrazit všechny stavební dílce na základě atributů těchto dílců (název, typ, materiál,...), které mají stejné hodnoty
  • Zavedena možnost posunutí projektu na základě posunutí středu pro zobrazení. Selektovaný bod je pak posunut ve směru os X/Y na 0/0
  • Zavedeno vrtání s výběrem stavebního dílce. Touto funkcí jsou vrtány pouze ty stavební dílce, které jsou označeny
  • Desky/plochy: Umožněno vytvoření otvorů/výřezů do dřevěných stěn desek pomocí vložení hloubky zapuštění
  • Vytvoření dělení na části. To je možné využít pro každou plochu
  • Barva čáry pro popisné pole je nyní nastavitelná
  • U funkce hoblování je nyní možné určit, zda má být vytvořena dodatečná plocha pro hoblování, nebo pouze plochy bez hoblování. To je poté možné využít jak v oblasti vizualizace stejně jako jejich kompletní nalistování v seznamu materiálu

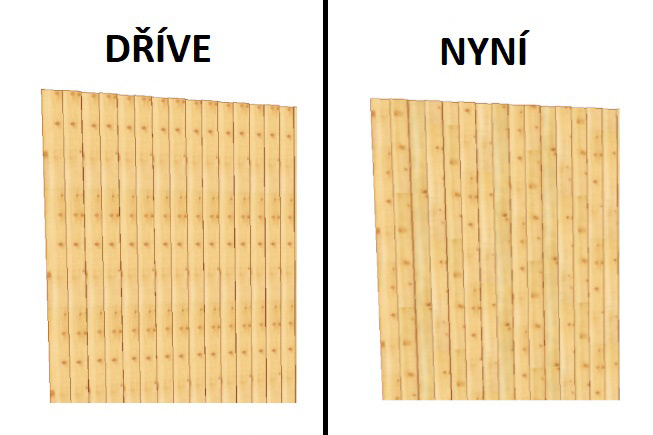

  • Optimalizace vizualizace textur tak, že nyní je možné např. u textur dřeva jejich posunutí a tím lepší zobrazení dřevěných stavebních dílců, bednění, srubovic atd.
  • Zavedení libovolných barev pro stavební dílce a ostatní plošné objekty, čímž došlo ke zrušení fixování programu pouze na 8 barev, které vzniklo na základě úprav kvůli přechodu na 64 bitový systém
  • Zavedena zarážka u čepových spojení tak, že je spojení vytvořeno i v případě, že není čep není přímo vytvořen (šířka čepu = 0)
  • Načtené 3D plošné objekty je nyní možné upravit na jednotlivé mnohoúhelníky
  • Ve správě 2D layerů je nyní zabudováno okno pro zobrazení, kdy dochází k ukázce provedených nastavení a tím ušetření nového otevření dalších dialogů s případně chybným výběrem prvků
  • Funkce smazání pomocných čar je nyní rozšířena o možnost volby smazání čar, které jsou větší/menší než např. 1cm
  • Export a import standardních nastavení dané verze. Tím dochází k jednoduššímu přenosu potřebných nastavení např. na nový pc
  • Rozšíření katalogu ocelových nosníků o Britské nosníky typu UB a UC
  • Zavedena možnost vrtání sedla v dialogu jako "bez výřezu" k lepšímu předání na CNC stroje
  • Ke každému materiálu je nyní možné vložit příslušnou šrafuru a barvu výplně. Tím je pak možné u stejných typů stavebních dílců nejrůznější zobrazení ve 2D
  • Možnost změny měřítka 3D plošných objektů pomocí výběrů refereční délky
